Genesis 280CD
チャンファーホブとフライカッターチャンファリングがひとつのプラットフォームに

1つのプラットフォームに2つのチャンファーテクノロジーを。ファイナルドライブリングギヤやシャフトなど、自動車や小型トラックの大量生産用途に最適なチャンファーホブと、少量生産、小ロット生産用途に優れた柔軟性を提供するフライカッター面取り。Genesis 280CDギヤ面取り機は、スタンドアローンタイプと、ホブ切り・面取り一体型のGenesis 280HCDがあります。



ワーク最大径  280 mm
モジュール  5
最大アキシャルスライドトラベル  300 mm




ふたつのプロセス、ひとつのプラットフォーム

フライカッターチャンファリングは少量生産・試作向き、チャンファーホブは大量生産に理想的な加工方法です。

フライカッターチャンファリング

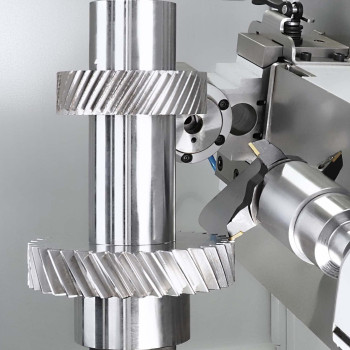

Fly Cutter Chamfering of geared shaft.

チャンファーホビング

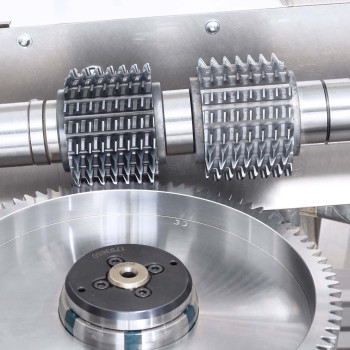

Chamfer Hobbing of final drive gear.

大量生産向けのチャンファーホビング

グリーソンのチャンファーホブ加工は、ツールシフトによりライフを向上させ、一般的な自動車用ワークの場合、1個当たりのツールコストがわずか1~2円と、非常に低く抑えられています。

少量生産・試作に適したフライカッターチャンファリング

フライカッターチャンファリングは、非常にフレキシブルな加工方法です。1本の工具で、モジュール、圧力角、歯数などを変えることができます。標準的で安価なベースボディとブレードセットを用意すれば、様々なギヤの面取りに対応できます。

自動化オプション

グリーソン・オートメーションシステムズによるロボットローディングを含むターンキーソリューション、オプションでお客様支給のロボットによる自動化ソリューションも可能です。

テールストックオプション

シャフトタイプのワークやクラスターギヤのクランプ用に、CNCテールストックをオプションで用意しています。

クイックチェンジ治具

グリーソンのクイックチェンジ治具は、1分以内に治具を交換することができ、柔軟性と生産性を向上させます。

直感的で習得しやすい操作性

Siemens 840D slとグリーソンGEMS® オペレーティングソフトウェアにより、機械オペレーターが複雑な機能を簡単に使えるようにするソリューションを提供します。
