Step 1: Blended Toprem

                      Pinion: Toprem Depth = 2mm/2.5mm, Toprem Radius = 60mm/35mm
                      Gear: Toprem Depth = 2.5mm/2.5mm, Toprem Radius = 35mm/35mm

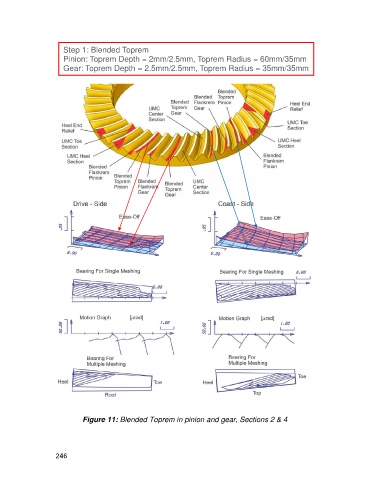

                            Figure 11: Blended Toprem in pinion and gear, Sections 2 & 4
