P. 268

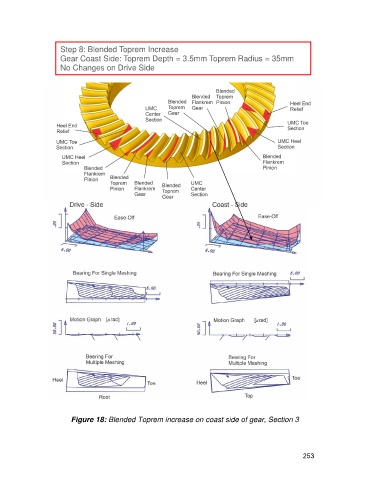

Step 8: Blended Toprem Increase
                      Gear Coast Side: Toprem Depth = 3.5mm Toprem Radius = 35mm
                      No Changes on Drive Side






































                         Figure 18: Blended Toprem increase on coast side of gear, Section 3






                                                                                                     253
